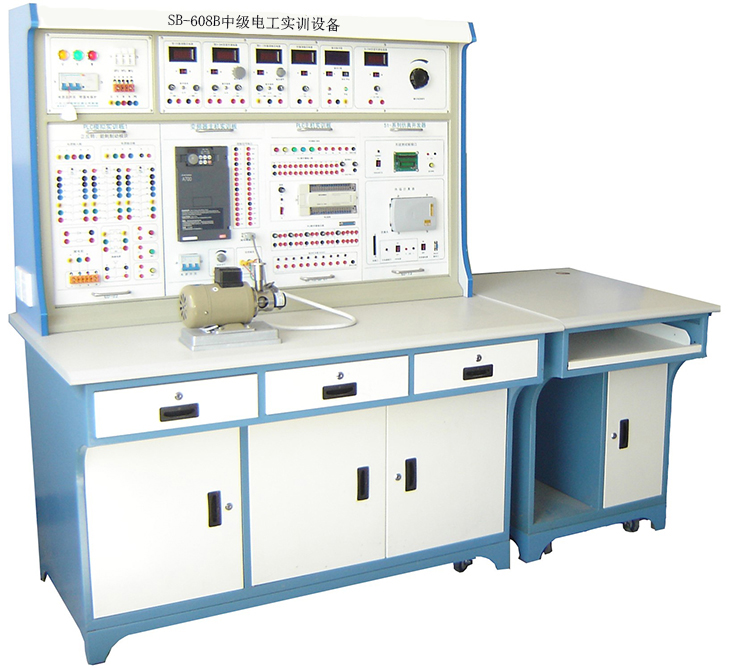

SB-608B中级电工实训考核设备

一、产品概述:

中级电工实训考核设备能满足国家新《职业标准》及劳动部颁发的"电工技术等级证"和"电工实操证"等培训、鉴定内容要求，满足维修电工国家题库的培训及鉴定内容要求。同时设备必须遵循"培训与鉴定"、"硬件与软件"相结合的原则。符合中华人民共和国劳动与社会保障部新颁布的"实训设备行业标准"。

中级电工实训考核设备采用国际惯用的模块化设计，组合式应用的新思路，教师可根据不同的专利模块，组成不同的实训内容实现不同的"教"、"培"、"考"目的，组合简单使用方便布局科学整齐美观，扩展升级容易。同时应用了网络技术、多媒体技术、仿真模拟技术、智能考核技术等新技术；采用了碰珠式新工艺、彩色新工艺、钢制喷塑新工艺等先进工艺。符合实训中心升级、实训基地建设中的"八大围绕"定位功能。

设备包括了变配电技术、可编程控制器、单片机、电力拖动控制、电子应用技术、电气测量技术等培训及鉴定内容。要求设备配备有"多媒体演示仿真软件"、"智能考核软件"。

二、技术参数:

1.工作电源：三相五线 380V±5％ 50Hz

2.安全保护：电流型漏电保护（动作电流≤30mA），电压型漏电保护，过流保护，熔断器保护

3.外形尺寸：2100×750×1650mm

4.额定功率：<0.8KW

5.环境温度：－10℃ ～40 ℃

6.相对湿度：<85%

7.设备重量：150Kg

三、产品结构:

1.桌身部分：要求采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

2.桌面部分：要求采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

3.实验屏部分：要求整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源、信号源和仪器仪表。文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用"碰珠式" 设计模块安放区。

N0	配置名称	型号	规格（长×宽×高）	单位	数量
1	电源控制实训屏	SB-608-01	1360×325×870	套	12
2	钢制实验台	SB-608-02	1500×750×780	张	12
3	钢制电脑桌	SB-608-03	600×750×780	张	12
4	电子实训模块	DZ-00		套	12
5	电子测试模块	DZ-01		套	12
6	电拖实训模块1	DT-01		套	12
7	电拖实训模块2	DT-02		套	12
8	电拖实训模块3	DT-03		套	12
9	星/三角顺序启动智能排故模块	DT-04/05		套	12
10	直流电机控制模块	DT-06		套	12
11	三速电机智能排故模块	DT-07/08		套	12
12	多功能网板	DT-09/10		套	12
13	电测实训模块1	DC-01		套	12
14	电测实训模块2	DC-02		套	12
15	电测实训模块3	DC-03		套	12
16	电测实训模块4	DC-04		套	12
17	PLC主机模块	PLC-00		套	12
18	PLC模拟实训模块1	PLC-01		套	12
19	51系列仿真开发器模块	MSC-00		套	12
20	单片机实训模块1	MSC-01		套	12
21	高压配电演示模块	BPD-01		套	12
22	低压配电演示模块	BPD-02/03		套	12
23	电子电路实训单元模块(中级)		与DZ-01配套	套	12
24	电子实操器材	SB-608	自制电子电路套件	套	12
25	三相异步电机	380V /180W		台	12
26	直流电机	110V/123w		台	12
27	实习工具包	SB-GJB		套	13
28	数字式万用表	DT890B+		个	12
29	实验导线			套	12
30	《电工实训指导书》			本	13
31	学生凳			张	24

N0	配置名称	型号	备注
1	电源控制实验屏	SB-608-01	机身采用钢制结构，面板采用蚀刻喷塑工艺，主要配置有三相电源，±0～30V直流稳压电源（两组），3～24V交流电源，单次脉冲源，函数信号源等部分组成，所有仪表采用数字式显示。
2	钢制实验台	SB-608-02	采用钢制结构表面采用喷塑处理，兰白颜色搭配，整体效果美观大方。
3	钢制电脑桌	SB-608-03	采用钢制结构表面采用喷塑处理，兰白颜色搭配，整体效果美观大方。
4	电子实训模块	DZ-00	面板上配置有电阻、电容、二极管、三极管、数码管、开放式端子、IC座等等电子电路的常用器件，可进行常见电子类的项目的实训。
5	电子测试模块	DZ-01	主要有直流电压表、直流电流表、交流电压表、交流电流表，开放式模块嵌入区等部分组成，可进行电路参数的测量等实训。
6	电拖实训模块1	DT-01	主要有熔断器、按钮、指示灯等部分组成，
7	电拖实训模块2	DT-02	主要有交流接触器、热继电器、时间继电器等组成。
8	电拖实训模块3	DT-03	主要有交流接触器、中间继电器、时间继电器、行程开关等组成。
9	星/三角顺序启动智能排故模块	DT-04/05	主要有交流接触器、热继电器、熔断器、按钮、指示灯、智能考核系统组成，可进行星/三角启动控制电路的操作及故障考核实训。
10	直流电机控制模块	DT-06	主要有整流变压器、整流桥、限流电阻等组成、可进行直流电机启停，直流电机外部电位器调速，直流电机励磁调速，直流电机电枢调速等实训。
11	三速电机智能排故模块	DT-07\08	主要有交流接触器、热继电器、熔断器、按钮、指示灯、智能考核系统组成，可进行三速电机控制电路的操作及故障考核实训。
12	多功能网板	DT-09/10	采用多功能网孔板结构，学员可基于此平台按照实训电路的要求随意搭接电路。以锻炼学员的实际动手能力。
13	电测实训模块1	DC-01	主要有三相有功表、三相无功表等组成，可进行三相电路的电能测量实训。
14	电测实训模块2	DC-02	主要有单相表、功率因数表、电流互感器等组成。
15	电测实训模块3	DC-03	主要有电压表、电流表、转换开关、调压器等器件组成。
16	电测实训模块4	DC-04	主用配置有单相电度表、功率因数表、电流互感器等器件，可进行交流电路单相功率、功率因数等的测量。
17	PLC主机模块	PLC-00	采用三菱FX2N-48MR可编程控制器，输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
18	PLC模拟实训模块1	PLC-01	可进行电机正反转能耗制动、三速电机、水塔水位自动控制、灯光控制等项目实训。
19	51系列仿真开发器模块	MSC-00	采用伟福SP51型仿真开发器，配置有系统接口和系统测试口。
20	单片机实训模块1	MSC-01	配置有闪烁灯光控制、A/D转换应用控制、抢答器应用控制、查询式按键控制等实训项目。
21	高压配电演示模块	BPD-01	面板上雕刻有高压配电线路的系统图，学员可根据配电线路中各种开关电器的操作顺序进行模拟操作，同时系统中配置有单片机智能考核系统，操作过程中出现的误操作现象即可产生声光报警信号。
22	低压配电演示模块	BPD-02/03	面板上雕刻有低压配电线路的系统图，学员可根据配电线路中各种开关电器的操作顺序进行模拟操作，同时系统中配置有单片机智能考核系统，操作过程中出现的误操作现象即可产生声光报警信号。
23	电子电路实训单元模块(中级)	与DZ-01配套	配置有单相整流、延时开关电路等常见的实训电路，每个电路制作成一个完整的模块，学员可在此基础上进行参数调节及测试，以便掌握个电路的工作原理。
24	电子实操器材	SB-608	配置有单相整流、延时开关电路等常见的实训电路，每个电路制作成一个完整的模块，该模块采用开放式的结构，学员可在此基础上进行元件的焊接、电路的调试、参数的测试等实训，以提高学生的动手能力。
25	三相异步电机	380V /180W	引线侧采用高绝缘性安全型接线柱引出，以便于学员接线。
26	数字式万用表	DT890B+
27	直流电机	110V/123w
28	实习工具包	SB-GJB
29	实验导线		采用安全型可迭接实验导线，便于学员接线。
30	《电工实验指导书》		1.针对PLC实训项目，详细地介绍每个实训内容的实训目的、所需的实训器材、控制要求、实训步骤； 2.针对变频器实训项目，详细地介绍每个实训内容的实训目的、所需的实训器材、控制要求、实训步骤；
31	学生ABS注塑凳
32	钢制模块贮存柜	SB-608-06
