PLC单片机变频调速综合实训装置,三菱FX3U-48MR

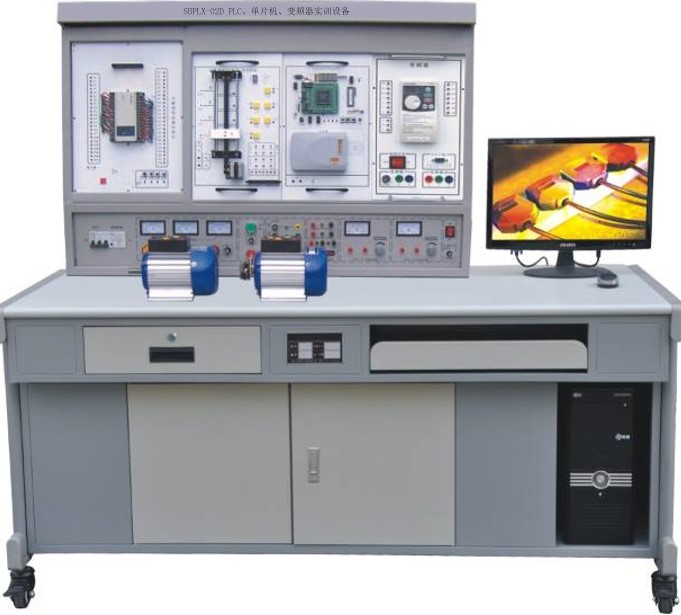

SBPLX-02DPLC单片机变频调速综合实训装置

一、概述

PLC单片机变频调速综合实训装置，PLC、单片机、变频器实训设备，PLC可编程控制器、单片机开发应用及变频调速综合实训装置集单片机、变频控制、PLC编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。

单片机开发应用部分功能强大、实训内容丰富，可完成单片机接口扩展、数据采集、数据显示、键盘控制、定时器等众多项目训练。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的三菱FR-E740变频器，带有R485通信接口，可完成变频调速技术课程的相关教学实训。

二、PLC、单片机、变频器实训设备特点

1．PLC可编程控制器、单片机开发应用及变频调速综合实训装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实训模块即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．单片机实训项目丰富，结构科学、合理。

4．采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

5．组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

6.配套教学仿真软件，使学习者能在几乎真实的环境下操作练习，增强实际操作感，且增强了安全性，提高掌握实际技能的能力

三、PLC可编程控制器、单片机开发应用及变频调速综合实训装置构成

（一）电源实训屏

1、智能电源管理系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。（视频监控选配）

2、电源输入:工作电压380V±5%(50Hz)。

电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示，通过启停按钮控制三相交流电压输出。

3、直流低压电源

A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。

C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。

D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。

E组:恒流源，提供0-20mA恒流源

F组:单相市电输出，供用户自备仪器使用。

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子设有一个抽屉（带锁），一个键盘抽屉，桌子下部配置储存柜及电脑主机柜，桌面为防火、防水、耐磨高密度板。

（三）PLC主机三菱FX3U-48MR

（四）PLC模拟控制对象

包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。

（五）变频实训模块主机才用三菱FR-E740，0.75KW

（六）单片机部分

序号	名称	型号及规格	数量
1	51单片机主机模块	AT89S52芯片/在系统下载设计	1套
2	仿真器模块	J.MasterII+POD8X5X仿真头	1套
3	显示模块(AB共2块)	8位跑马灯	1套
		8位数码管动态显示
		16×32点阵LED屏
		128×64绘图液晶显示屏
		1602字符型液晶显示屏
4	继电器模块	6路继电器（带驱动）	1套
5	指令模块	PS2键盘接口	1套
		8个独立键盘接口
		8路8位开关量输入
		4*4矩形键盘接口
6	ADC/DAC模块	ADC0809	1套
		DAC0832
		0-5V模拟电压输出
		8等级LED电平指示
		有源时钟发生器
7	交直流电机控制模块	24V直流减速电机	1套
		220V交流减速电机
		光电开关计数输出
8	步进电机控制模块	步进电机	1套
		水平移动装置
		闭环控制装置
9	传感器配接模块	4路传感器接口	1套
9	传感器配接模块	16路光电隔离IO口	1套
10	扩展模块	8255芯片，74LS245芯片	1套
11	温度传感器模块	18B20/LM35	1套
12	串并装换模块	74LS164 串进并出、74LS165 并进串出	1套
13	IIC总线模块	总线 IC 卡/总线实时时钟	1套

（七）智能物料搬运模块（全室一套）

配置双轴机器人作为装配的执行机构，具有X轴、Y轴两个方向的执行能力，可完成智能抓取物料放料等功能；配置有行程开关，光电传感器，光纤传感器等，可确保各执行器的准确定位；超出最大行程时，具有硬件自动保护功能，确保系统安全及人身安全；本装置为通用的模块化的多功能装置，各功能端口完全开放，可以能过不同的接线来完成各种不同的功能，为学生的创新设计提供了广阔的发挥空间。

（八）四层电梯实训模型（全室一套）

系统构成：电梯模型包括升降电机、极限开关、导轨、随行电缆、厅门、召唤按钮、楼层显示装置、轿厢、开关门机构、平层装置、轿厢内指层灯、轿厢照明、智能控制系统等。

智能电梯控制器：智能电梯控制系统由液晶、蓝牙模块、指纹模块、刷卡模块及电梯控制联动模块组成，模拟楼宇自动化，实现智能乘梯方便用户出行。组成部分：液晶采用12864液晶，可现实电梯当前运行楼层状态及故障，可实现指纹管理，及指纹录入等功能。指纹模组可录入上千个指纹，适用于小区及办公楼宇场所的应用。蓝牙模组可实现手机呼梯、手机查看电梯楼层及状态，适用于当今疫情环境的无接触乘梯。刷卡模组可实现IC卡管理，刷卡楼层自动点亮，便于物业的管理，阻止陌生人进去小区。

名称	型号	数量	单位
实训屏	SBPLX-02B	1	台
实训桌	SB-01	1	台
实训凳		2	张
PLC主机模块	FX3U-48MR	1	块
三菱通讯电缆	USB-SC09	1	条
通讯模块	FX3U-485BD	1	块
PLC模拟控制对象		1	套
变频实训模块	FR-E740 0.75KW	1	块
单片机实训模块	共计13单元	1	套
电机导轨	SBPLX-02B-01	1	套
三相异步电动机	380V/180W	1	台
智能物料搬运模块		1	全室一台
四层电梯实训模型		1	全室一台
说明书		1	册
实训导线		1	套
配套资源库	网络版40节点	1	套
