2023年11月28日

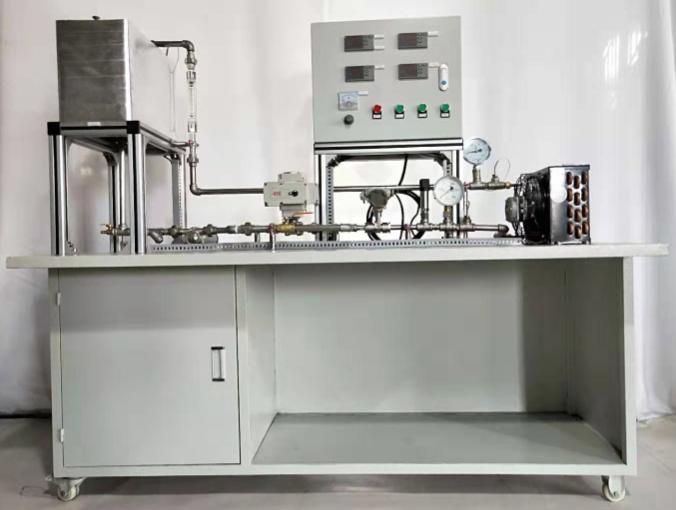

SB-RGCL热工测量实验装置
一、实验目的：
演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
二、主要配置：
按被测参数分：压力、温度、流量测量仪表。由感受件、中间件和显示件组成。测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道、数字显示装置、不锈钢台架及控制屏。
三、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
2、304不锈钢加热水箱，容积40L。加热功率3.0KW；换热器面积为3.0m2,40W散热风扇。
3、热水泵参数：流量20L/min，扬程：12m，功率：120W。
4、电动阀门，DN15口径，AC220V供电。
5、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、压力、流量等实验全部测量参数。
6、外形尺寸：1600×500×1500mm，框架为可移动式设计，带脚轮及禁锢脚。
四、实训项目：
实验一 仪表的示值校验
实验二 温度指示仪表的校验及调整
实验三 热电高温计的使用
实验四 热电偶的检定与测试
实验五 常用显示仪表的检定
实验六 热工仪表校验
实验七 测量与误差
实验八 温度测量与仪表
实验九 压力测量与仪表
实验十 流量测量与仪表
|
