[产品型号]：SBWX-01G [产品名称]：高级技师电工及技能培训考核实训装置 [价格]：元 [在线客服]：

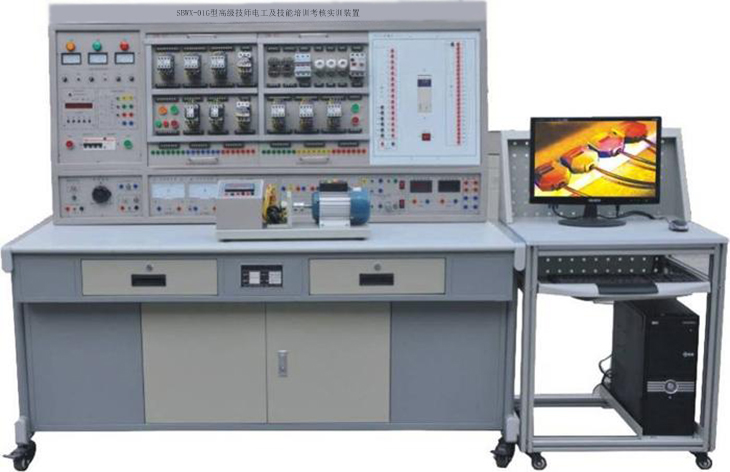

SBWX-01G型高级技师电工及技能培训考核实训装置

一、概述

高级技师培训设备,高级技师电工培训设备,高级技师维修电工培训设备是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

8、3D仿真软件包含电工电子/电机及变压器原理/电力拖动继电接触控制等模块。分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：2010×700×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

(一) DW01电源、仪器控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
(3) 智能型故障设置与大屏幕液晶答题器：

操作单元：操作单元电路板（与显示屏一体）、键盘。

操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。

主要有以下操作功能：

（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。

（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

（3）分数查询：查询学生的当前得分情况。

（4）学号查询：查询教师通过计算机设置的学号。

（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：

①设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；

②设有单相调压器一组，可得到交流0～250V可调电压；

③控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。

4、整流二极管：IN5408四只

(二)实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

五、实训项目

（一）电机基础实训

1．直流并（他）励电动机的认识实训（铭牌记录，励磁绕组，电枢绕组电阻的测量）

2．直流并（他）励电动机的启动实训

（1）直接（全压）启动

（2）降压启动

（3）电枢绕组串电阻启动

3. 直流并（他）励电动机的调速实训

（1）改变电枢端电压调速

（2）电枢串电阻调速

（3）弱磁调速

4. 直流并（他）励电动机的换向

（1）改变电枢端电压极性换向

（2）改变励磁电压极性换向

（3）验证同时改变电枢和励磁极性对转向的影响

5. 直流并（他）励电动机的制动

6.三相鼠笼异步电动机的认识实训（铭牌记录，定子绕组电阻的测量）

7．三相鼠笼异步电动机的启动实训

8. 三相鼠笼异步电动机的调速实训

（1）变频调速

（2）变极调速（双速电机）

（二）电机与拖动

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动控制电路

3. 三相异步电动机自锁控制电路

4. 三相异步电动机按钮联锁正反转控制电路

5. 三相异步电动机接触器联锁正反转控制电路

6. 三相异步电动机双重联锁正反转控制电路

7. 三相异步电动机工作台自动往返控制电路

8. 两台三相异步电动机顺序启动、顺序停转控制电路

9. 三相异步电动机的两地控制电路

10. 接触器控制的Y-△控制

11. 时间继电器控制的Y-△控制

12. 三相异步电动机单向启动反接制动控制电路

13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15. 三相异步电动机正反转启动能耗制动控制电路

16. 单相鼠笼电动机电容启动控制电路

17. 双速交流异步电动机手动变速控制电路

18. 双速交流异步电动机自动变速控制电路

19. 断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

（三）PLC可编程控制器基础电路实训

1. PLC控制十字路口交通灯的模拟

2. PLC控制自动供水模拟控制的模拟

3. PLC控制装配流水线控制的模拟

4. PLC控制机音乐喷泉模拟控制

5. PLC控制抢答器模拟控制

6. PLC控制天塔之光

7. PLC控制电镀系统的自动控制

8. PLC控制洗衣机的自动控制

（四）交流电机调速系统实训

变频调速系统实训：

1. 变频器功能参数设置与操作

2. 变频器报警与保护功能

3. 多段速度选择变频调速

4. 外部端子点动控制

5. 控制电机正反转运动控制

6. 控制电机运行时间操作

7. 瞬间停电变频器参数设定

8. 外部电压变频调速

9. 外部电流变频调速

10. 三相异步电动机的变频开环调速

变极调速系统实训

1. 三相双速电机的手动与自动变极调速系统调速与运行

（五）自动控制实训

1. 晶闸管--直流电机开环系统实训（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）

2. 晶闸管直流调速系统（单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）。

（六）PLC与变频器综合应用实训

41. PLC控制的三相异步电动机正反转控制

42. PLC控制的三相异步电动机Y-△启动控制

43. PLC控制的三相异步电动机降压启动控制

44. PLC控制的三相异步电动机能耗制动控制

45. PLC控制变频器调速

（七）电子技术实训

1.安装调试数字步进电机线路

2.光控开关和报警电路

3.设计并安装调试电压上、下限报警电路

（全自动冰箱保护器）

（八）电力电子变流技术

1.单结晶体管触发电路

2.西门子TCA785集成锯齿波触发电路

3.单相半波可控整流电路

4.单相桥式半控整流电路

5.单相桥式全控整流电路

6.三相半波可控整流电路

7.三相桥式半控整流电路

8.三相桥式全控整流电路

9.单相交流调压电路

10.三相交流调压电路

11.三相晶闸管直流调速系统（开环）

（九）本装置可设置的部分故障内容

可控硅触发脉冲的丢失

整流桥熔断丝故障

触发电路同步信号的故障

触发电路的触发脉冲调节失效

直流调速系统电压反馈开路

直流调速系统电流截至负反馈故障

BT33锯齿波充电电容短路

直流调速系统给定单元开路

..............................

（十）虚拟仿真实训

基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目，具体内容请参见多媒体智能型电工仿真教学软件介绍。

SBWX-01G型高级技师电工实训考核装置总体配置表一

序号	名称	单位	数量	备注
1	维修电工实训考核台架	台	1	外形尺寸：2010mm×700mm×1630mm ；材料：钢木结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置实训单元挂板
2	电气控制实训单元挂箱及电机	块	1	DW-05	电工技能实训组件（五）
		块	1	DW-06	维修电工实训组件（一）
		块	1	DW-07	维修电工实训组件（二）
		块	1	DW-08	维修电工实训组件（三）
		块	1	DW-09	维修电工实训组件（四）
		台	1	SBDJ-01	单相电容起动电动机，交流220V
				SBDJ02	三相鼠笼电动机AC220V（Y）
				SBDJ03	三相鼠笼电动机AC380V（Y/△,带速度继电器）
				SBDJ04	双速异步电动机AC380V（△/YY）
				SBDJ05	直流他励电机220V
3	变频器实训挂箱	套	1	三菱FR-D720变频器，带有RS485通讯接口及BOP操作面板。
4	PLC主机挂箱	套	1	配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
5	PLC实训挂箱	块	1	交通信号灯/自动供水/装配流水线/抢答器/
5	PLC实训挂箱	块	1	机音乐喷泉/天塔之光/电镀系统的自动控制/洗衣机的自动控制
6	自动控制实训系统	块	1	单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）
7	DLDZ-1 电力电子变流技术实训组件	套	1	本挂件提供：（1）单相晶闸管触发电路（西门子TCA785集成触发），产生2路互差180度的四路脉冲信号。（2）三相晶闸管集成触发电路，三相触发电路由KC04（或KC09）、KC41、KC42、4066等集成电路组成，可通过钮子开关选择双窄脉冲或宽脉冲，同时提供六路触发脉冲功放电路等。（3）三相整流主电路提供6只5A/1000V的晶闸管，3只5A/1000V的二极管，每只晶闸管均设有RC吸收和保险丝保护装置，晶闸管可通过外加触发信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验。（4）提供直流给定电路，低压直流电源，三相同步变压器，三相整流变压器等。
8	电子技术实训系统	套	1
9	电机导轨及光码盘测速系统	1	套	含光码盘测速系统（配有高精度光电编码器）一套，电机导轨1幅，道轨平整度好，无应力变形，同心度好。
10	SC-09通讯编程电缆	1	根	用于PLC主机与PC机通讯
11	工控组态软件	1	套	附一
12	PLC仿真实训软件			（1）通过PLASH虚拟环境实时显示PLC的运行状态（2）PLC编程训练、PLC程序编写测试等功能（3）实现PLC运行模拟，对错误程序进行检查
13	硕博维修电工电力拖动仿真软件	套	1
14	电工连线	套	1	20根：长1000mm 黄6条、绿6条、红6条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。
15	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。
16	电脑桌	套	1	钢铝结构
17	实验说明书	套	1	指导学生实训
18	开放实验室信息管理系统	套	1	附二
19	电脑	套	1	自备

表二、硕博维修电工电气控制实训考核挂箱配置说明表

序号	名称	单位	数量	备注
1	DW-05电工技能实训组件(五)	套	1	提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。
2	DW-06维修电工实训组件（一）	套	1	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
3	DW-07维修电工实训组件（二）	套	1	提供空气开关1只、3P熔断器2只、交流接触器3只。
4	DW-08维修电工实训组件（三）	套	1	提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
5	DW-09维修电工实训组件（四）	套	1	提供交流接触器4只
